Vibradores Pneumáticos de Esfera Vibraball

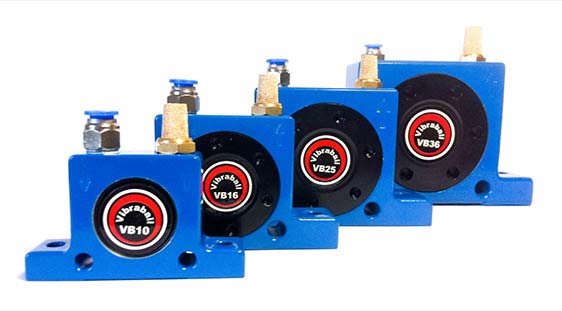

Vibradores Pneumáticos de Esfera Vibraball Foto ilustrativa Vibradores Pneumáticos de Esfera Vibraball

Princípio de Funcionamento

Os vibradores pneumáticos de esfera VB utilizam ar comprimido para girar uma esfera de aço, desequilibrada que corre em uma pista de metais endurecido e polidos produzindo uma força centrifuga resultando em uma vibração de alta frequência. Quanto maior for o tamanho da esfera desequilibrada e quanto mais rápido for a rotação, maior será a força centrifuga resultante.

Em geral os vibradores pneumáticos de esfera VB são aplicados nos projetos onde uma peça ou um recipiente necessita ser vibrado para auxiliar no desempenho do processo. A utilização desse tipo de vibrador ocorre em grande escala devido o custo beneficio ser muito atrativo e econômico quando comparados com outros vibradores.

O vibrador de esfera Vibraball, quando montado adequadamente, faz com que a vibração rotativa seja transferida através da parede do recipiente para o material armazenado dentro dele. O material que vibra é deslocado desta parede interna devido a redução de atrito e permiti por gravidade restaurar o fluxo de escoamento do mesmo. A montagem adequada também dispersa a vibração rotativa sobre uma grande área produzindo um fluxo de material uniforme. A vibração rotativa é direcional, portanto o material será incentivado a fluir na direção de giro da esfera, na pista de rolamento.

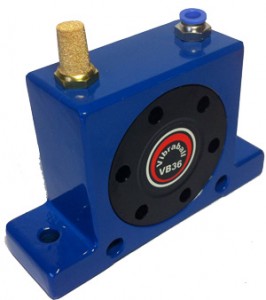

Vibradores Pneumáticos de Esfera Vibraball Foto ilustrativa Vibradores Pneumáticos de Esfera Vibraball

Aplicações

Os vibradores pneumáticos de esfera Vibraball são eficientes e desenvolve rpm alto com vibração de alta freqüência (34000 vpm). Isto torna-os adequados para a movimentação de alguns tipos de materiais, tais como: areia , granulados plásticos, resinas, polímeros, açúcar , especiarias ,farinhas, produtos da linha química, farmacêuticas e etc.

Os vibradores Vibraball tem uma utilização muito grande para o processamento de alimentos , produtos farmacêuticos e outras aplicações, onde requer um ambiente limpo, nenhuma névoa oleosa é produzida , uma vez que não necessitam de lubrificação.

É fácil de sintonizar um vibrador Vibraball para o material a ser descarregado. Quando a frequência da vibração corresponde com frequência natural do material , o aumento do fluxo pode ser alcançado com um mínimo de força. Isto pode ser conseguido simplesmente aumentando a velocidade gradualmente ( aumentando a alimentação de ar ) até conseguir um fluxo de material uniforme e continuo.Desta forma, podemos obter o máximo resultado com o mínimo de consumo de ar e desgaste do vibrador. Uma vez que o material se move livremente , o vibrador pode ser desligado até que seja necessário ligar novamente.

Características/vantagens:

  • Alta freqüência, com amplitude de deslocamento baixa.
  • Versátil, fácil de controlar a força e a freqüência , ajustando o suprimento de ar .
  • Operação Limpa, sem névoa oleosa porque o ar usado não contém lubrificação.
  • Caixa de alumínio, não enferrujam , não forma flocos nem cascas.
  • Pistas revestidas em aço duro
  • Placas terminais de nylon
  • Esfera em aço com tratamento térmico
  • Modelo padrão pintado eletrostaticamente
  • Pequeno, com carcaça de alumínio super leve
  • Livre de manutenção
  • Baixo consumo de ar
  • Aplicação em ambientes explosivos
  • Não utilizam rolamentos

Requisitos operacionais

  • O ar filtrado. Sem necessidade de lubrificação.
  • 15-90 PSI . 1-20 CFM.
  • Temperatura ambiente máxima = 120 ° C ( 250 ° F ).

Acessórios:

Válvulas manuais

  • Reguladora de fluxo e de esfera manual, são utilizadas para ligar o vibrador em operação normal.

Solenóides

  • Para controle remoto ou automático, usar válvula solenoide de 2 vias normalmente fechada para operação normal.

Conjunto lubrifil.

  • Necessário para a operação livre de problemas garantindo longa vida dos vibradores. Inclui filtro de linha aérea e regulador de pressão com manômetro.

Silenciadores (já fornecido com o vibrador)

  • Reduz o ruído e evita a contaminação pela saída de escape do ar.
Vibradores Pneumáticos de Esfera Vibraball Foto ilustrativa Vibradores Pneumáticos de Esfera Vibraball

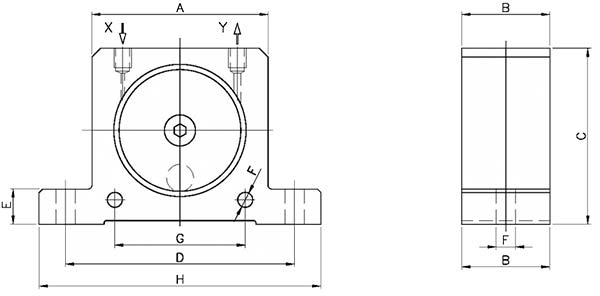

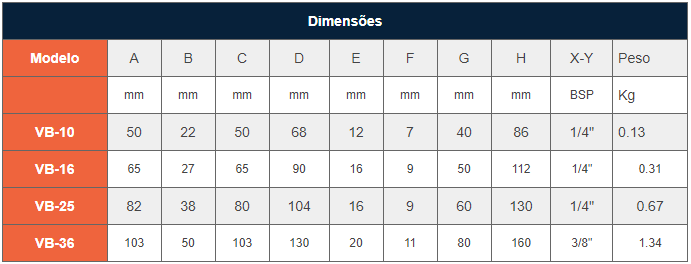

Dimensões
Modelo A B C D E F G H X-Y Peso
mm mm mm mm mm mm mm mm BSP Kg
VB-10 50 22 50 68 12 7 40 86 1/4" 0.13
VB-16 65 27 65 90 16 9 50 112 1/4" 0.31
VB-25 82 38 80 104 16 9 60 130 1/4" 0.67
VB-36 103 50 103 130 20 11 80 160 3/8" 1.34

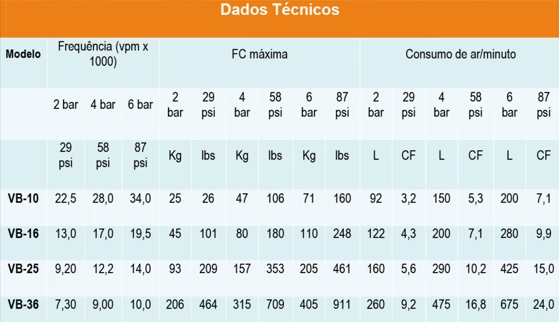

Dados Técnicos
Modelo Frequência (vpm x 1000) FC Máxima Consumo de ar/min
2 bar 4 bar 6 bar 2 bar 29 psi 4 bar 58 psi 6 bar 87 psi 2 bar 29 psi 4 bar 58 psi 6 bar 87 psi
29 psi 58 psi 87 psi kg Ibs Kg Ibs Kg Ibs L CF L CF L CF
VB-10 22,5 28 34 25 26 47 106 71 160 92 3,2 150 5,3 200 7,1
VB-16 13 17 19,5 45 101 80 180 110 248 122 4,3 200 7,1 280 9,9
VT-25 9,2 12,2 14 93 209 157 353 205 461 160 5,6 290 10,2 425 15
VB-36 7,3 9 10 206 464 315 709 405 911 260 9,2 475 16,8 675 24
