Vibradores Pneumáticos de Turbina Vibraturbi

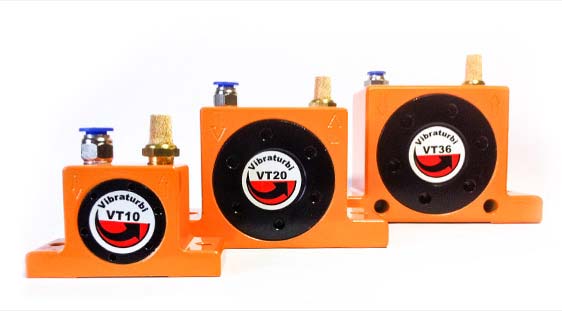

Vibradores Pneumáticos de Turbina Vibraturbi Foto ilustrativa Vibradores Pneumáticos de Turbina Vibraturbi

Princípio de Funcionamento

Os vibradores pneumáticos de turbina Vibraturbi utilizam ar comprimido para girar uma roda desequilibrada produzindo vibração rotativa. Quanto maior for desequilibrada a roda e quanto mais rápido for a rotação, maior força centrifuga será produzida.

Em geral, os vibradores de turbina VT adequadamente projetados são muito mais silencioso e eficiente do que outros tipos de vibradores rotativos pneumáticos (ou seja, de esferas, de roletes ou de martelos).

O vibrador de turbina Vibraturbi montado adequadamente, faz com que a vibração rotativa seja transferida através da parede do silo para o material armazenado dentro dele. O material que vibra é deslocado da parede do silo devido a redução de atrito e permiti por gravidade restaurar o fluxo de material. A montagem adequada também dispersa a vibração rotativa sobre uma grande área produzindo um fluxo de material uniforme. A vibração rotativa é direcional, portanto o material será incentivado a fluir na direção da roda desequilibrada da turbina rotativa.

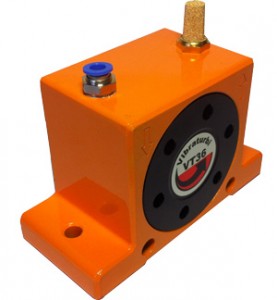

Vibradores Pneumáticos de Turbina Vibraturbi Foto ilustrativa Vibradores Pneumáticos de Turbina Vibraturbi

Aplicações

Os vibradores pneumáticos de turbina VT são muito eficientes ; desenvolve rpm alto com vibração de frequência muito alta (37500 vpm). Isto torna-os adequados para a movimentação de materiais muito finos, tais como: areia , cimento , argila fina , carvão sub-produtos , pó, açúcar , especiarias , farinha de trigo, produtos de química fina , etc.

Os vibradores de turbina Vibraturbi tem uma aplicação muito grande para o processamento de alimentos , produtos farmacêuticos e outras aplicações, onde requer um ambiente limpo, porque nenhuma névoa oleosa é produzida , uma vez que não necessitam de lubrificação.

É fácil de sintonizar um vibrador de turbina para o material a ser descarregado. Quando a frequência da vibração corresponde com frequência natural do material , o aumento do fluxo pode ser alcançado com um mínimo de força. Isto pode ser conseguido simplesmente aumentando a velocidade gradualmente ( aumentando a alimentação de ar ) até conseguir um fluxo de material uniforme e continuo.Desta forma, podemos obter o máximo resultado com o mínimo de consumo de ar e desgaste vibrador. Uma vez que o material se move livremente , o vibrador pode ser desligado até que seja necessário ligar novamente.

Características/vantagens:

  • Alta frequência, com amplitude de deslocamento baixa.
  • Alta eficiência, mais que outros vibradores pneumáticos , incluindo todos os vibradores de esfera, rolo, etc.
  • Versátil, fácil de controlar a força e a frequência , ajustando o suprimento de ar .
  • Operação de Limpeza, sem névoa oleosa porque o ar usado não contém lubrificação.
  • Caixa de alumínio, não enferrujam , não forma flocos nem cascas.
  • Modelo padrão pintado eletrostaticamente.
  • Pequeno, com carcaça de alumínio extrudado super leve
  • Roda da turbina em alumínio, com revestimento duro
  • Massa de alta densidade para movimento positivo
  • Cavidades para momento negativo
  • Rolamentos especiais blindados e pre-lubrificados
  • Placas laterais com revestimentos duro
  • Livre de manutenção
  • Baixo consumo de ar
  • Aplicação em ambientes explosivos
  • Operação Silenciosa – 60-75 dBA. Muito mais silencioso do que os outros vibradores pneumáticos
Vibradores Pneumáticos de Turbina Vibraturbi Foto ilustrativa Vibradores Pneumáticos de Turbina Vibraturbi

Requisitos operacionais:

  • O ar filtrado. Sem necessidade de lubrificação.
  • 15-90 PSI . 1-20 CFM
  • Temperatura ambiente máxima = 120 ° C ( 250 ° F ).

Acessórios:

  • Válvulas manuais – Reguladora de fluxo e de esfera manual, são utilizadas para ligar o vibrador em operação normal.
  • Solenóides – Para controle remoto ou automático, usar válvula solenóide de 2 vias normalmente fechada para operação normal.
  • Conjunto lubrifil – necessário para a operação livre de problemas garantindo longa vida dos vibradores. Inclui filtro de linha aérea e regulador de pressão com manômetro.
  • Silenciadores (já fornecido com o vibrador) – Reduz o ruído e evita a contaminação pela saída de escape do ar.

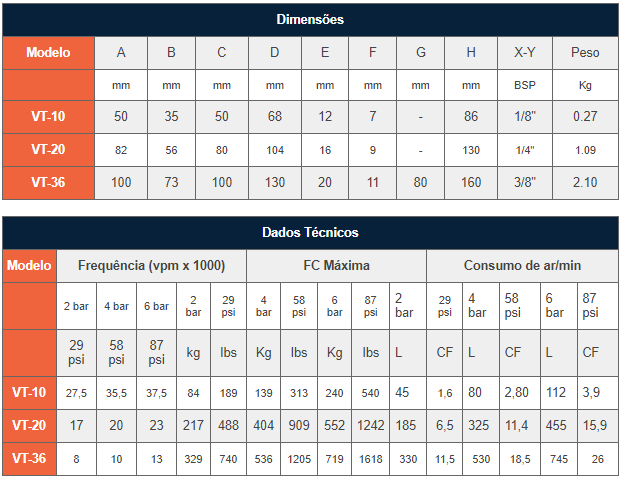

Dimensões
Modelo A B C D E F G H X-Y Peso
mm mm mm mm mm mm mm mm BSP Kg
VT-10 50 35 50 68 12 7 - 86 1/8" 0.27
VT-20 82 56 80 104 16 9 - 130 1/4" 1.09
VT-36 100 73 100 130 20 11 80 160 3/8" 2.10

Dados Técnicos
Modelo Frequência (vpm x 1000) FC Máxima Consumo de ar/min
2 bar 4 bar 6 bar 2 bar 29 psi 4 bar 58 psi 6 bar 87 psi 2 bar 29 psi 4 bar 58 psi 6 bar 87 psi
29 psi 58 psi 87 psi kg Ibs Kg Ibs Kg Ibs L CF L CF L CF
VT-10 27,5 35,5 37,5 84 189 139 313 240 540 45 1,6 80 2,80 112 3,9
VT-20 17 20 23 217 488 404 909 552 1242 185 6,5 325 11,4 455 15,9
VT-36 8 10 13 329 740 536 1205 719 1618 330 11,5 530 18,5 745 26
